Dieser Teil des Portfolios des dynamischen Prüfstandes ist einer der traditionellsten. Räder und Achsen sind ein wesentlicher Bestandteil jeder Art von Schienen- und Straßenfahrzeugen und stehen im Mittelpunkt unserer Aufmerksamkeit. Unser technologisches Know-how und unsere langjährige Erfahrung geben den Kunden Vertrauen und sind ein Beweis für unsere Kompetenz.

Was getestet wird

• Eisenbahnräder gemäß ČSN EN 13262
• Eisenbahnachsen gemäß ČSN 13261, ČSN EN 13260 und ČSN EN 13103-1
• Messung der Eigenspannung in der Achse

Grundlegende Parameter des Prüfstands

• Drehung durch einen 5-kW-Elektromotor, gesteuert durch einen Frequenzumrichter
• 16-Kanal-Oberflächenspannungsmesssystem

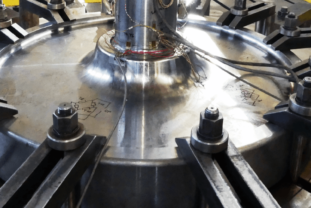

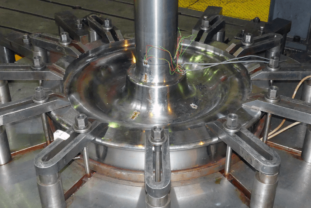

• Runde Aufspannplatte für Räder und Radersatzteile bis zu einem Durchmesser von 1.500 mm

Möglichkeiten und Vorteile

• Abhängig von der gewählten Unwucht, mögliche Lastfrequenz bis 25 Hz
• Computergesteuertes Regelprogramm mit automatischer Diagnose und Datenerfassung
• Kontrolle der Kreisform der Last
• Runde Spannplatte auf einem gefederten Block
• Automatische Erkennung eines Ermüdungsrisses oder der Verschlechterung einer Pressverbindung

Messung der Eigenspannung in der Achse

• Semi-destruktive mechanische Entspannungsmethode nach ČSN EN 13261 Abschnitt 4.6. und Bewertung nach ASTM E837-20
• Die Messung der Eigenspannungen wird mit dem Bohrgerät RS-200 durchgeführt.

Referenzprojekte

• SVI S.p.A: Ermüdungstests an Eisenbahnachsen mit Sitz Ø189mm
• GleisFrei Construzioni Ferrovaria s.r.l.: Ermüdungstests an Eisenbahnachsen
• PJSC LUGCENTROKUZ N.A.S. Monyatovsky: Ermüdungstests an den Achsen BA002 und BA302
• KLW Wheelco SA: Ermüdungstests an Achsen mit 22,5 t/Achse
